四川JB-QG-GST9000H 火灾报警控制器/消防联动控制器

产品特点

四川海湾JB-QG-GST9000H四川火灾报警控制器/消防联动控制器（以下简称 GST9000H）是四川海湾公司充分调研消防市场新的需求，总结多年消防工程经验，融会国标 GB4717-2005《四川火灾报警控制器》和 GB16806-2006《消防联动控制系统》的要求和精神，并参考了 GB 4717-201X《四川火灾报警控制器》报批稿、欧洲标准 EN54-2 和 EN 54-4 的相关要求而设计的新一代报警联动一体化智能控制器。

     JB-QG-GST9000H系列控制器可与我公司生产的各类开关量型、模拟量型、数字智能型火灾探测器和控制模块连接，从而构成一个集总线、多线于一身的报警联动一体化控制器，是消防工程的更佳 选择。

主要特点如下：

（1） JB-QG-GST9000H单机容量大、可靠性高。本控制器采用本控制器采用柜式/琴台结构，单台容量可达 60 个回路总计 14520 个总线制报警联动点，充分满足大型单体建筑中的区域消防报警系统的设计要求。回路板间电气隔离，一条总线的短路、接地故障不影响其它总线的正常工作，完全摒除了不同总线间的电气干扰。不论对联动类还是报警类总线设备，控制器都设有不掉电备份，保证系统调试完成时注册到的设备全部受到监控。

（2） 图形化彩色显示界面。本控制器采用图形化彩色显示界面，不同信息采用不同窗口显示，界面清晰易懂、方便直观，通过简单的操作（通过键盘的数字键或方向键操作）就可实现系统提供的多种功能。另外新的便捷操作途径，使用户可以大幅度提高效率。

①检查锁方便用户或检查人员迅速查看系统内设备情况。

②手自动转换锁和联动启动按钮方便在紧急情况下快速切换控制状态，快速进入联动状态。

③支持触屏操作（此功能仅限选配），方便用户查看信息。

（3） 灵活的模块化结构和多种功能配置选择。本控制器主控部分由接口统一的各类功能模块组成，配置灵活方便，通过调整接入的回路板数实现总线设备从 1 点到 4840 点间的任意配置。若接入联网接口卡或其他接口卡，丰富的接口使系统还可以连接其他消防设备。

（4） 配备智能手动消防启动盘。本控制器配接智能手动消防启动盘，智能手动消防启动盘上的每一个启/停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启/停控制。

（5） 配备直接控制盘。本控制器配备直接控制盘，可对消防泵、排烟机、送风机等重要设备进行直接控制。本控制盘具有输出线断线、短路故障检测功能，可更大 限度的保障控制盘本身与终端设备之间连接的可靠性。直接控制盘实现两线对启停双控设备的控制。

（6） 调试方便快捷。为方便用户及工作人员使用，控制中增加了一些便捷的调试方式，可以快速明确控制设备状态和发现问题。

①设备状态查询界面，一个界面显示整个回路的设备状态，报警、故障、屏蔽等状态一目了然。

②快速打印整个回路的探测器污染度，方便设备维护保养。

③支持联网上传下载定义，也可以通过手机 APP 蓝牙通讯上传下载数据，远程调试（支持云端数据的上传下载）和故障诊断。

④重码检测后重码设备指示灯闪烁，容易识别。

 主要技术指标

（1）液晶屏规格：800×600 点，10.4 英寸彩色液晶屏。

（2）控制器容量：

 a. 更大 60 个总线制回路，每回路 242 个编码地址点。

b. 手动盘≤12

C. 直控盘≤24

d. 卡槽数（回路板+通讯板）≤36

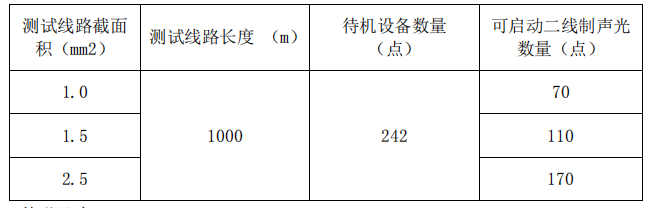

 (3) 回路带载能力：每回路更大 输出能力为 700mA，实际带载情况应根据负载更大 工作电流、线路长度和线路截面积计算。为保证设备可靠工作，应确保线路末端电压≥16V。下表给出不同线径条件下 1 个回路可配接的二线制声光警报器数量作为参考。

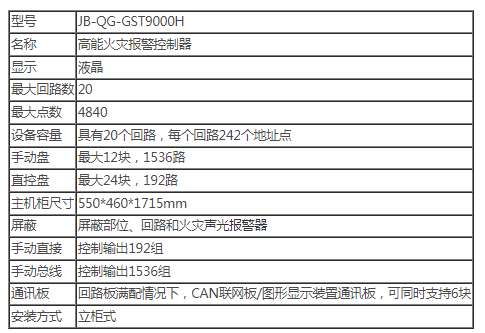

（5） 外形尺寸

JB-QG-GST9000H 四川火灾报警控制器/消防联动控制器

外形尺寸（长×宽×高）：550mm×460mm×1715mm

JB-QT-GST9000H 四川火灾报警控制器/消防联动控制器

外形尺寸（长×宽×高）：1050mm×863mm×1273mm

结构特征、安装与布线

 同 四川GST5000H 四川火灾报警控制器/消防联动控制器。
