一、DZ-03概述:
本底座确定探测器有的安装位置，接线简单方便，适用于JTY-GF-GST104型点型光电感烟火灾探测器、JTWB-ZCD-G1(A) 型点型感温火灾探测器、JTFB-GOF-GST601型点型复合式感烟感温火灾探测器、JTG-ZW-G1B型点型紫外火焰探测器安装接线。

二、DZ-03结构特征、安装与布线:

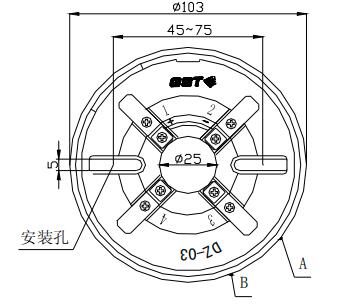

探测器安装接线盒可采用86H50型标准预埋盒，安装采用DZ-03定位底座，其示意图如下图：

DZ-03定位底座四川海湾底座

定位底座上有四个带数字标识的接线端子，“1”接编址接口模块输出端的正极；“2”作为输出连接下一只探测器的电源正极（即“1”号端子）；“3”与下一只探测器的电源负极（即“3”号端子）连到一起，并接在编址接口模块输出端的负极上；“4”不接线，用来辅助固定探测器。
输出回路终端接有GST-LD-8320终端器，底座“1”、“2”间连接一只1N5819二极管（注意极性）。

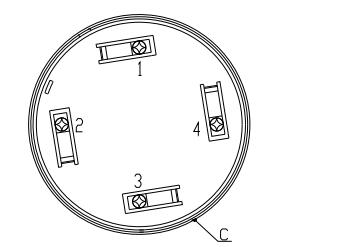

探测器底部示意图如下图：

DZ-03定位底座四川海湾底座
