四川GST-DH9000壁挂式电气火灾监控设备

简要描述：

GST-DH9000系列电气火灾监控设备具备报警、预警、失电显示和脱扣控制功能。

更新时间：2022-11-22 17:19:46
访问量：43759

产品咨询联系我们

四川产品展示

/ Products Classification 点击展开+

详细介绍

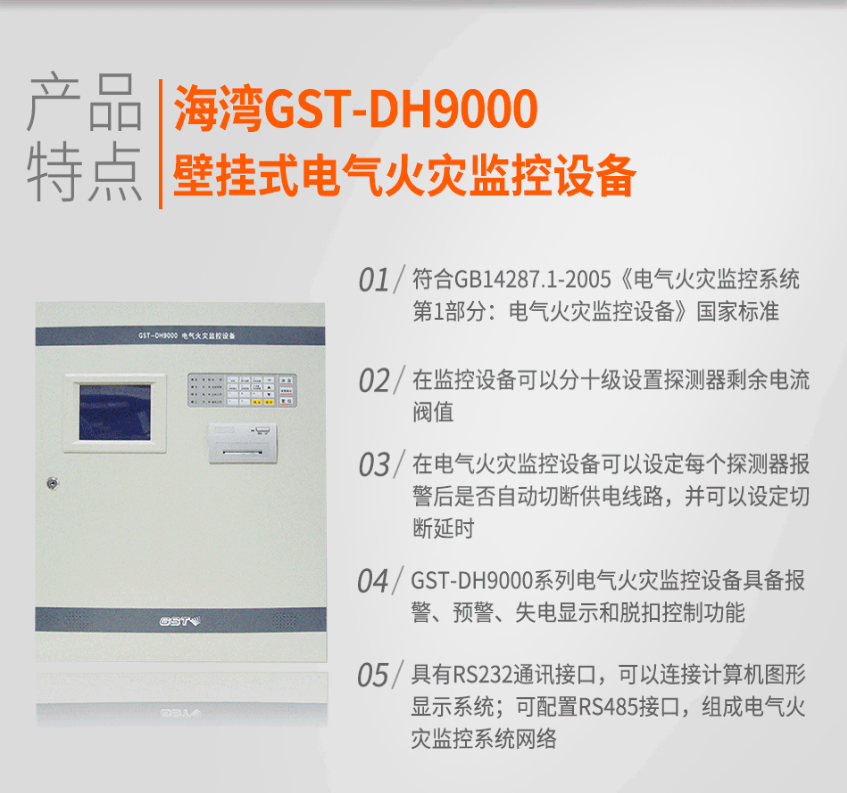

一，设备特点：

　　1.GST-DH9000系列电气火灾监控设备具备报警、预警、失电显示和脱扣控制功能。

　　2.在监控设备可以分十级设置探测器剩余电流阀值。

　　3.在电气火灾监控设备可以设定每个探测器报警后是否自动切断供电线路，并可以设定切断延时。

　　4.具有RS232通讯接口，可以连接计算机图形显示系统；可配置RS485接口，组成四川电气火灾监控系统网络。

　　5.符合GB14287.1-2005《四川电气火灾监控系统 第1部分：电气火灾监控设备》标准。

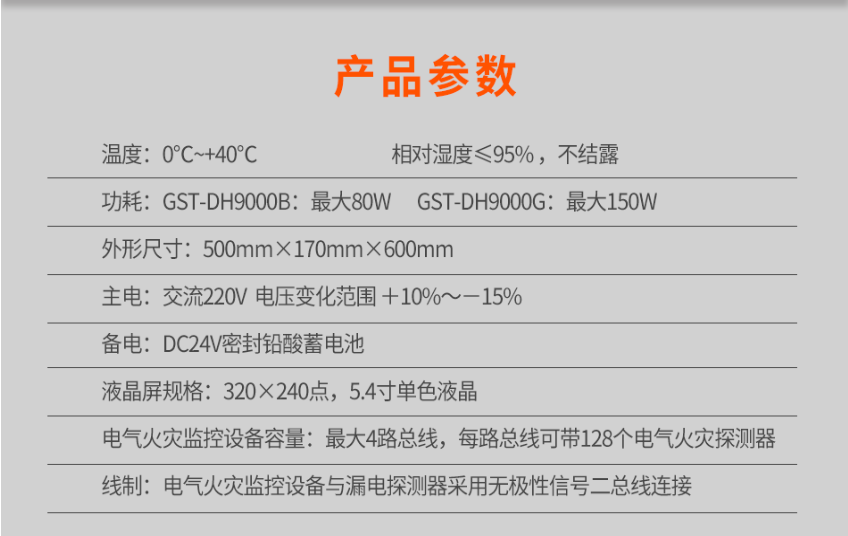

二，产品规格：

型号	GST-DH9000
液晶屏规格	320×240点，5.4寸单色液晶
电气火灾监控设备容量	更大 4路总线，每路总线可带128个电气火灾探测器
线制	电气火灾监控设备与漏电探测器采用无极性信号二总线连接
使用环境	温度：0℃~+40℃ 相对湿度≤95% ，不结露
电源	主电：交流220V 电压变化范围＋10%～－15% 备电：DC24V密封铅酸蓄电池
功耗	GST-DH9000B：更大 80W GST-DH9000G：更大 150W

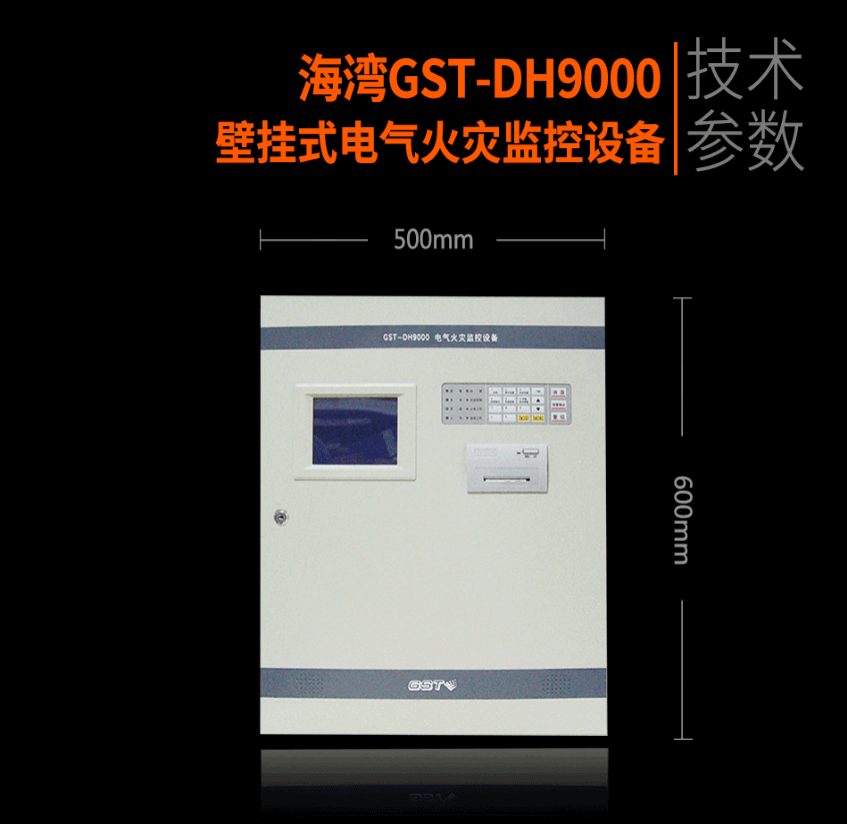

外形尺寸	500mm×170mm×600mm

四，设备接线：

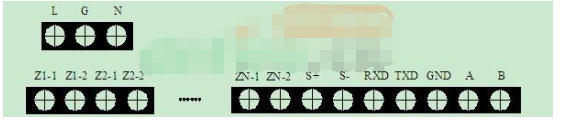

　　电气火灾监控设备外接端子说明如下图所示。

GST-DH9000接线

　　L、G、N：交流220V接线端子及交流接地端子；

　　ZN-1、ZN-2（N：回路号）：探测器总线（无极性）；

　　S+、S-：报警信号输出，报警时输出24V/0.1A，带检线功能；

　　RXD、TXD、GND：标准RS232接口，连接CRT系统的接线端子；

　　A、B：标准RS485接口，电气火灾监控设备联网的通讯总线端子。

五，布线要求：

　　1.探测器总线接口：采用阻燃RVS双绞线，截面积≥1.0 mm2；长度〈1200米；

　　2.报警信号输出接口：采用阻燃BV线，截面积≥1.0 mm2；

　　3.RS232接口：随主机提供，长度＜30m；

　　4.电气火灾监控设备联网485接口：采用阻燃RVVPS双绞线，截面积≥1.0 mm2；长度＜1000米。
